В последние дни все в интернете бурно обсуждают проигрыш нашей сборной в Евро2012, чему я, надо сказать, был крайне удивлён. Народ обвиняет наших футболистов во всех грехах, выкладывают провокационные видео и прочие вещи. Как говорится, что было то прошло, не в первый раз же мы проиграли. Жизнь от этого не остановилась. И вот в это воскресенье у меня была командировка связанная с наладкой портальной установки по плазменной резки металла (модель М10).
Для того, чтобы правильно подобрать режимы работы необходима одновременная настройка множества показателей, которые задаются посредством ЧПУ: скорость реза металла, высота положения горелки до старта, высота положения горелки во время реза, скорость тока плазменного источника питания, время первого прожига и др. При этом для каждой толщины и вида разрезаемого металла будут использоваться свой набор настроек.
Первичная настройка основных параметров выполняется при прямом резе в ручном режиме, то есть без задания программы движения манипулятора по определенной траектории. Этот процесс представлен на видео№1:

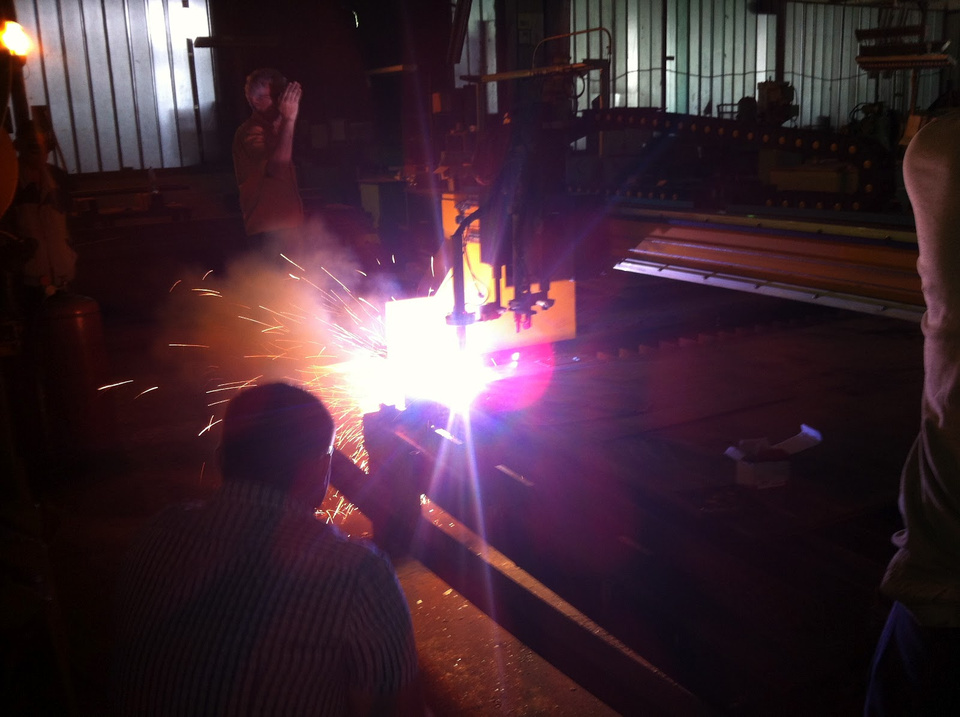

Далее задается программа для выреза требуемой детали. Для наладки будет достаточно использовать имеющиеся в наличии в библиотеке поставляемой программы чертежи стандартных изделий.Принцип реза в автоматическом режиме представлен на следующем видео.
Несмотря на то, что движение траектории самого манипулятора с этого ракурса не видно — сам процесс достаточно понятен. Задается траектория движения манипулятора в соответствии с загруженным чертежом и аппарат самостоятельно осуществляет вырезку требуемой детали.

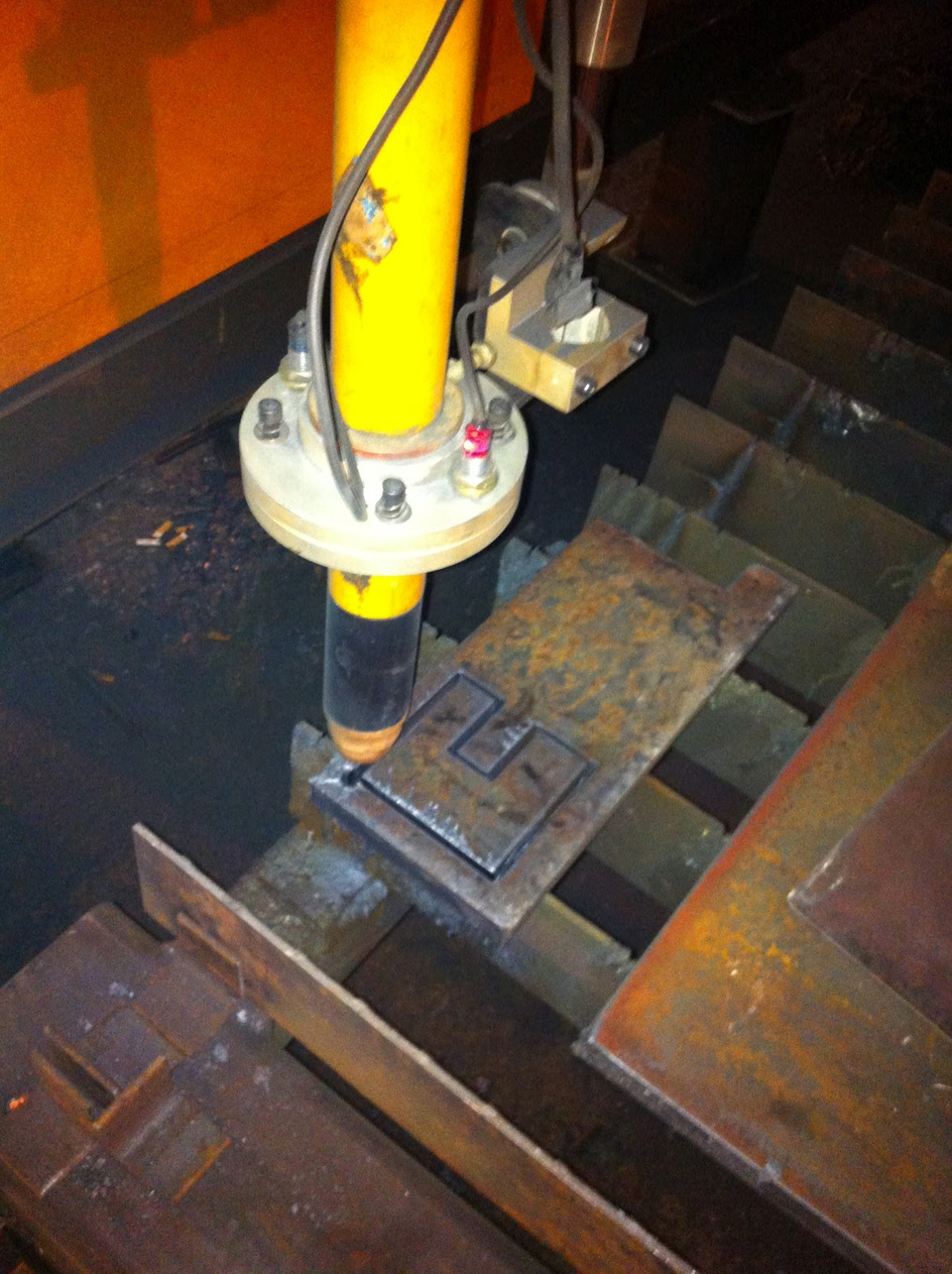

Далее для того, чтобы обеспечить максимальное качество вырезаемой детали необходимо просто выставить правильно требуемые описанные выше параметры. Это происходит примерно так:
Так выглядит вблизи само устройство ЧПУ:

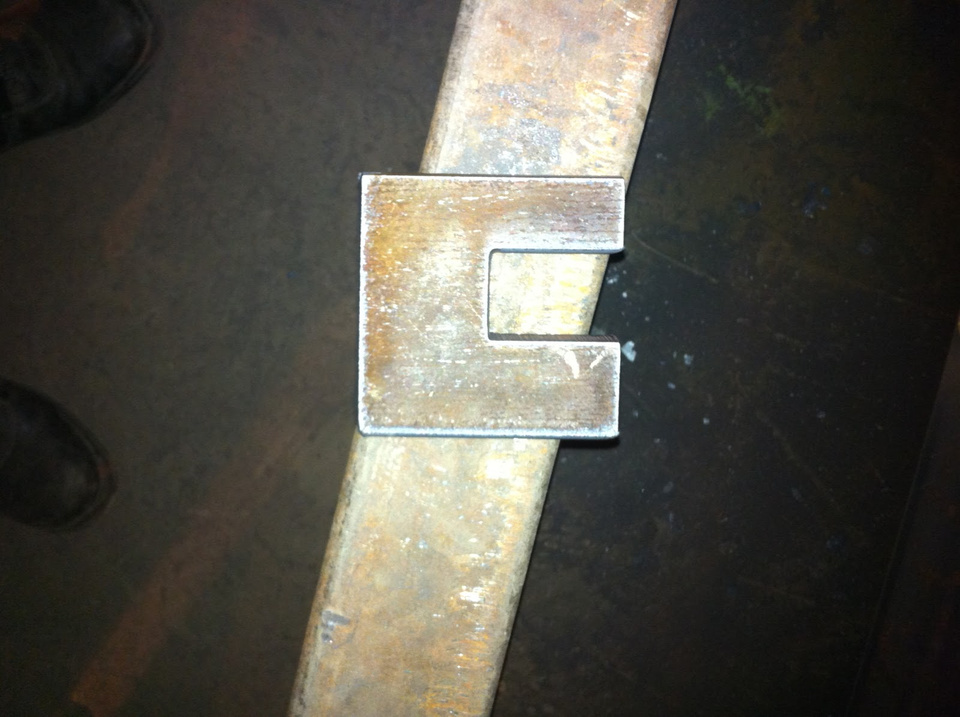

Ну и собственно сама вырезанная деталь:
Как оказалось этот процесс достаточно трудоемкий и требует определенных навыков. Наладчики такой техники на настоящий момент в дефиците.
